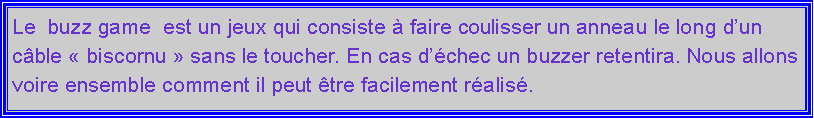

Zone de Texte: Le buzz game est un jeux qui consiste à faire coulisser un anneau le long d’un câble « biscornu » sans le toucher. En cas d’échec un buzzer retentira. Nous allons voire ensemble comment il peut être facilement réalisé. Buzz game !

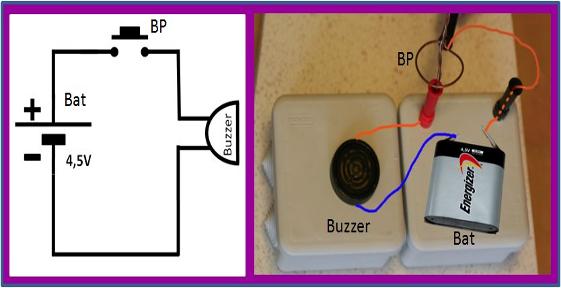

Zone de Texte: Le principe de base de ce « Buzz game » est tout simple comme vous l’aurez certainement constaterez sur la figure ci-contre. Il s’agit en effet de cabler en série: une pile de 4,5V, un « interrupteur » et un buzzer. Le rôle de l’interrupteur sera en fait jouer par un anneau de fil de cuivre que l’on déplacera autour d’un fil de cuivre auquel on aura donné une forme plus ou moins tourmentée. Lorsque l ‘anneau de cuivre touchera le fil de cuivre le circuit électrique sera alors fermé et le buzzer retentira.
Zone de Texte: Pour réaliser ce « Buzz game » il nous faudra: Zone de Texte: 1- une support d’environ 100Cm par 25Cm, une planche de contreplaqué ou de MDF de 19mm d’épaisseur feront très bien l’affaire. J’ai personnellement utilisé une chute du plan de travail de la nouvelle cuisine de mes parents. Zone de Texte: 2– Deux boitiers Electrique qui serviront à loger le Buzzer ainsi que la pile de 4,5v. Zone de Texte: 3– Un buzzer 4,5v, quatre fiches bananes, trois bornes femelles pour fiches bananes, Deux cosses plates à sertir, deux cosses « fourches » à sertir (en fonction du buzzer que vous aurez retenu)

+/- 100Cm
Zone de Texte: +/- 25cm
Zone de Texte: 4– 1,5 m de fil de cuivre 1.5 ou 2,5 mm² dénudé, +/-2m de fil électrique souple (2 mm de diamètre) et 4 vis agglo 4mm de diamètre Zone de Texte: Attention, l’utilisation des ces outils représente un certain risque Ils doivent donc toujours être utilisés en présence d’un adulte Un cutter, des pinces plates et coupantes, une perceuse/visseuse, un tournevis, un fer à souder, un foret de 4mm et un de 8mm.

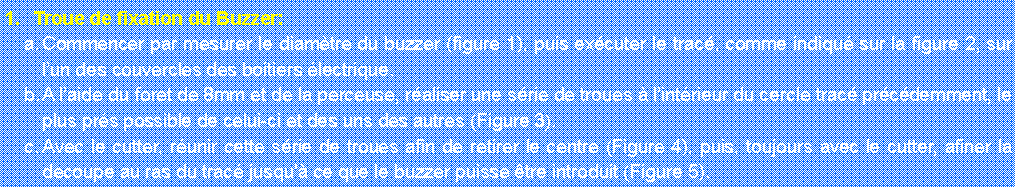

Zone de Texte: Troue de fixation du Buzzer: Commencer par mesurer le diamètre du buzzer (figure 1), puis exécuter le tracé, comme indiqué sur la figure 2, sur l’un des couvercles des boitiers électrique. A l’aide du foret de 8mm et de la perceuse, réaliser une série de troues à l’intérieur du cercle tracé précédemment, le plus prés possible de celui-ci et des uns des autres (Figure 3). Avec le cutter, réunir cette série de troues afin de retirer le centre (Figure 4), puis, toujours avec le cutter, afiner la decoupe au ras du tracé jusqu'à ce que le buzzer puisse être introduit (Figure 5).

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5
